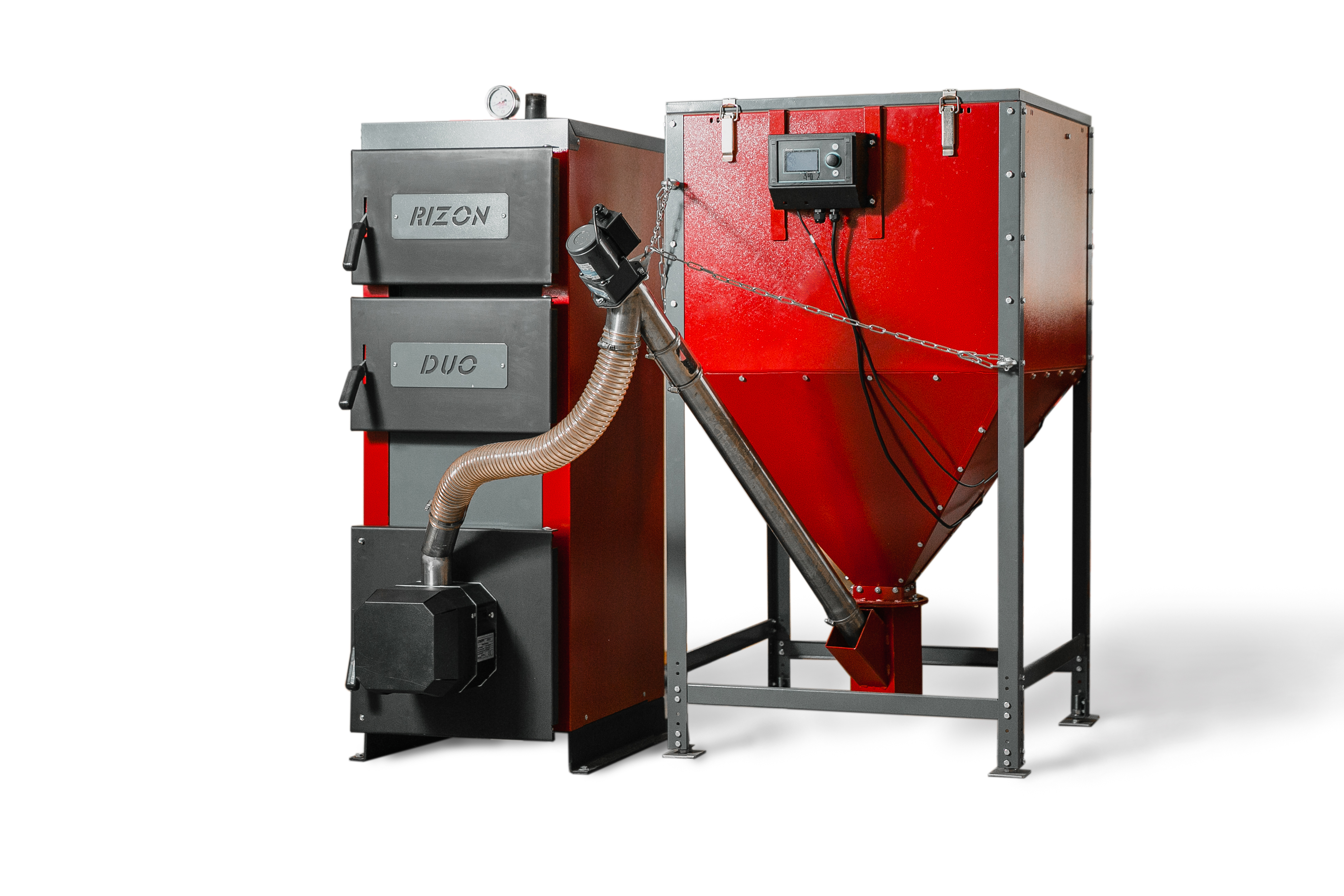

Пеллетный котёл Rizon 16 DUO (с бункером и горелкой)

Пеллетный котёл Rizon 16 DUO (с бункером и горелкой)

Описание

Видеообзор

Характеристики

Комплектация

Инструкция

Котлы изготавливают по конструкторской документации, разработанной в установленном порядке, соответствуют требованиям ТУ BY 200023205.026 - 2021, ГОСТ 20548-93, ТР ТС 010.
Котлы изготавливают в климатическом исполнении УХЛ4.2 (для районов с умеренным и холодным климатом с размещением в помещениях с искусственно регулируемыми климатическими условиями) по ГОСТ 15150-69.
Максимальное рабочее давлением воды в котле в рабочем состоянии не должно превышать 0,25 МПа (2,5 бар). Максимальная температура воды на выходе из котла до 85 ^оС.
Рекомендуемая температура подачи воды 60°С-80°С и возврата не менее 55°С. В случае более низкой температуры возврата теплоносителя, на элементах котла может образовываться конденсат, что увеличивает коррозию и уменьшает срок службы котла.
Напряжение питания электросети для автоматики котлов ~230В±10%, частота сети 50 Гц.

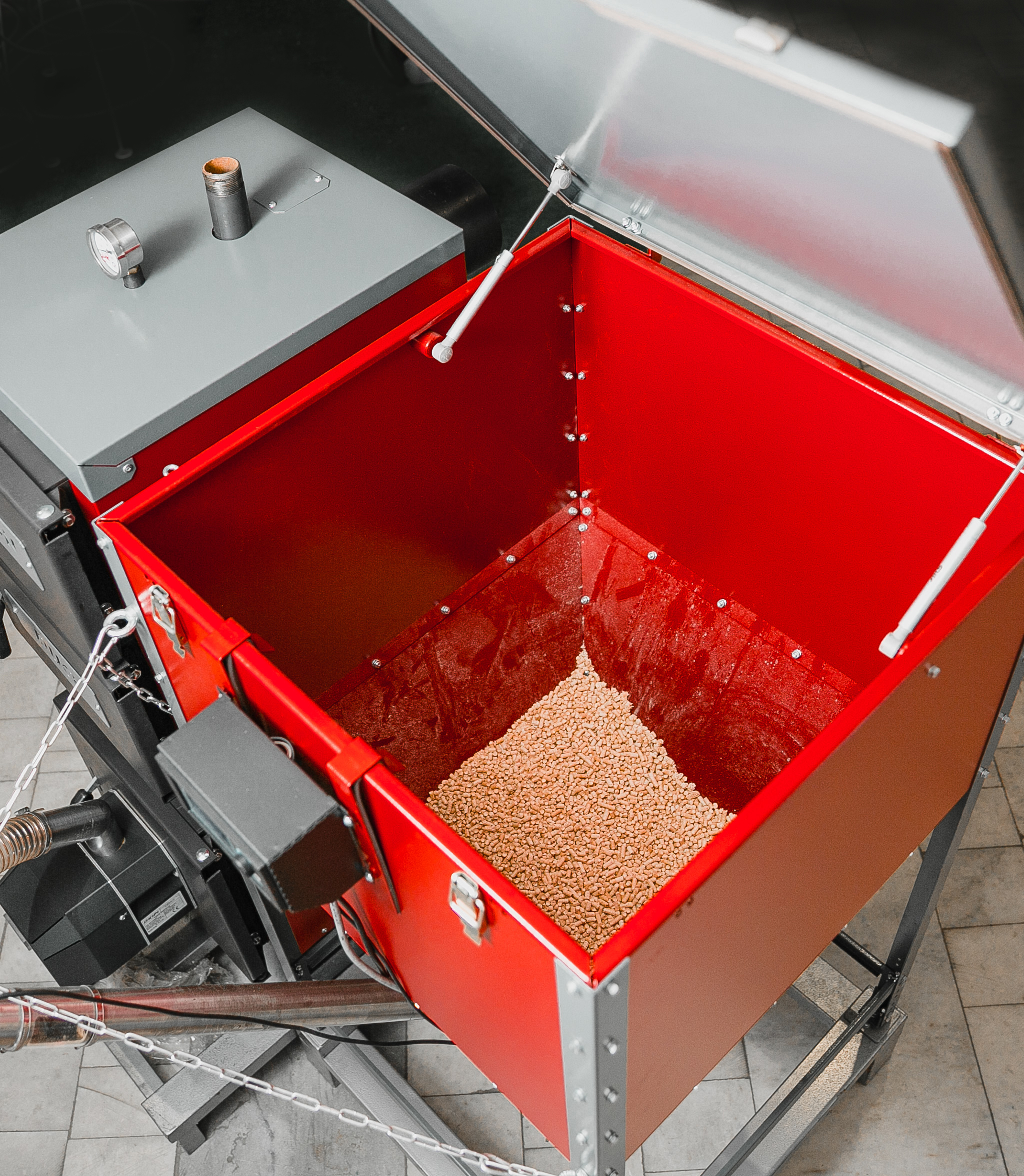

Котлы комплектуются бункерами, при желании заказчика бункер можно исключить из комплектации.
Конструкция котла позволяет размещать бункер как слева так и справа от котла.
Котлы серии DUO оснащены системой автоматической подачи и сжигания топлива. Основным топливом для котлов являются пеллеты из дерева.

Горелка должна работать только на топливе со следующими характеристиками:

Фракция	гранулы
Диаметр	6 мм ± 1, 8 ± 1 мм
Длина	3,15 мм - 40 мм
Пыль	количество пыли ≤ 1%
Объемная плотность	≥ 600 кг / м3
Влажность	≤ 10%
Теплотворность	16,5 ÷ 19 МДж / кг
Пепел	зола ≤ 0,7%

Возможно использование пеллет из биомассы с аналогичными характеристиками.

Основные параметры и размеры котлов RIZON DUO.

№ п/п	Наименование показателя	RIZON 16 DUO
1	Мощность, кВт	4-16
2	Отапливаемая площадь (при высоте потолков до 2,7 м), м²	160
3	Коэффициент полезного действия, %, не менее	90
4	Необходимая тяга дымохода, Па	15÷25
5	Максимальная температура воды, °С	85
6	Температура продуктов сгорания на выходе из котла,^оС	140÷250
7	Максимальное рабочее давление в котле, бар	2,5
8	Условный проход патрубков присоединения к системе отопления, мм	40
9	Наружный диаметр дымохода, мм	159
10	Объём воды в котле, дм³	56
11	Объём основной камеры сгорания, дм³	64
12	Размеры основной камеры сгорания, мм -высота -глубина -ширина	560 410 280
13	Объём дополнительной камеры сгорания, дм³	30
14	Размеры дополнительной камеры сгорания, мм -высота -глубина -ширина	260 410 280
15	Основные габаритные размеры, мм - высота - длина - ширина	1320 810 490
16	Масса котла без упаковки, кг	300
17	Объем бункера, дм³	300
18	Габаритные размеры бункера, мм - высота - длина - ширина	1325 720 720

* Масса котла может отличаться на ±20 кг.

* Указанные в п/п 11÷18 размеры могут отличаться на ±2%.

* В п. 3 отображается КПД при работе в автоматическом режиме

№ п/п	Наименование комплектующих	Количество на котёл
№ п/п	Наименование комплектующих	RIZON DUO
1	Котёл	1
2	Руководство по эксплуатации	1
3	Пеллетная горелка с руководством по эксплуатации	1
4	Подающее устройство	1
5	Автоматический блок управления с руководством по эксплуатации	1
6	Скребок-кочерга	1
7	Ерш металлический	1
8	Совок	1
9	Термометр	1
10	Бункер	1
11	Заглушка	1
12	Турбулизатор	1

Пимечание: при желании заказчика бункер допускается исключить из комплектации.
