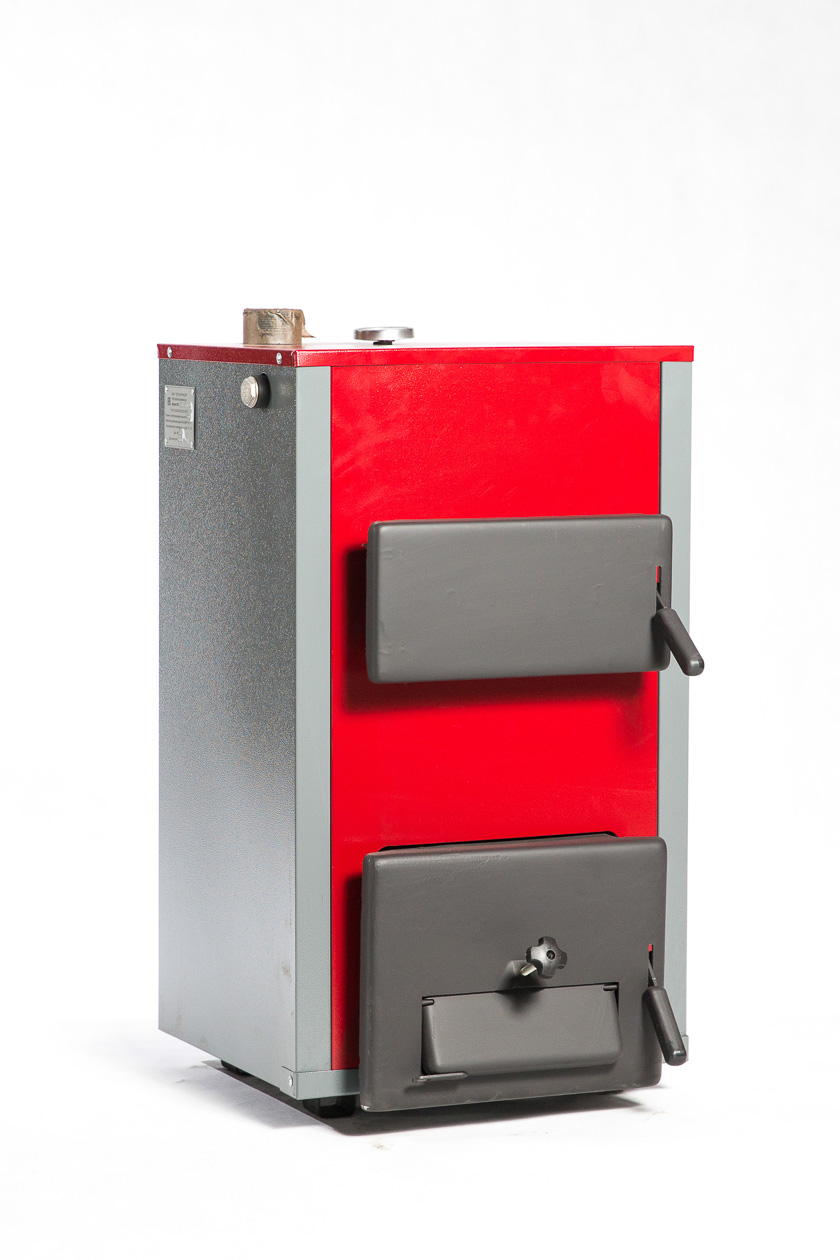

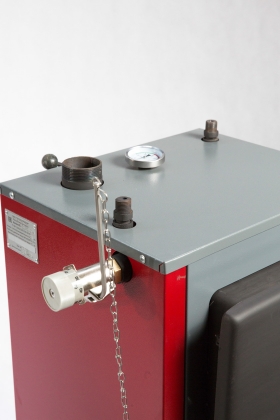

Твердотопливный котел КС-Т 12,5-01 с РТ (Двухконтурный)
874.80 BYN
Описание
Видеообзор
Характеристики
Комплектация
Инструкция

Назначение

  • Отопление помещений до 80 м2.
  • Приготовление горячей воды в проточном режиме.
  • Вид топлива: дрова, древесные отходы, торфобрикет.



Преимущества

  • Комплектация котла с водоподогревателем.
  • Комплектация регулятором тяги
  • Простота загрузки топлива.
  • Удобная и быстрая чистка котла, позволяющая экономить время.
  • Продолжительность рабочего цикла (тления, горения) при разовой загрузке около 5-8 часов в зависимости от вида топлива.
  • Неприхотливость к качеству топлива.
  • Возможность поддержания нужной температуры теплоносителя при комплектации регулятором тяги.
  • Интуитивная система управления режимами работы котла.
  • Более доступная цена в сравнении с отечественными аналогами.


Твердотопливный котел Теплоприбор КС-Т 12,5-01 (Двухконтурный) - наиболее широко используется для автономной водяной системы отопления. Представляет собой систему, созданную на основе прочных материалов и потребляющую твердые виды топлива, такие как торф, брикет, дрова, уголь. Это прекрасная альтернатива газу и нефти, поскольку позволяет рационально подойти к утилизации отходов деревообработки и сельхозпроизводства. Котел безопасен, удобен в обслуживании и обеспечивают максимально эффективное отопление.




Площадь обогрева, м2:80
Максимальная мощность (кВт) 12,5
Тип Двухконтурный
КПД, % 77,2
Диаметр подключения дымохода, мм 110*230
Максимальная температура в контуре отопления, °C 95
Давление в контуре отопления, бар 1
Толщина металла, мм 3
Вес, кг 86
Гарантия, мес 60
Размер (ВхДхШ) 760х408х430

- Руководство по эксплуатации

- Указатель температуры

-Скребок-кочерга

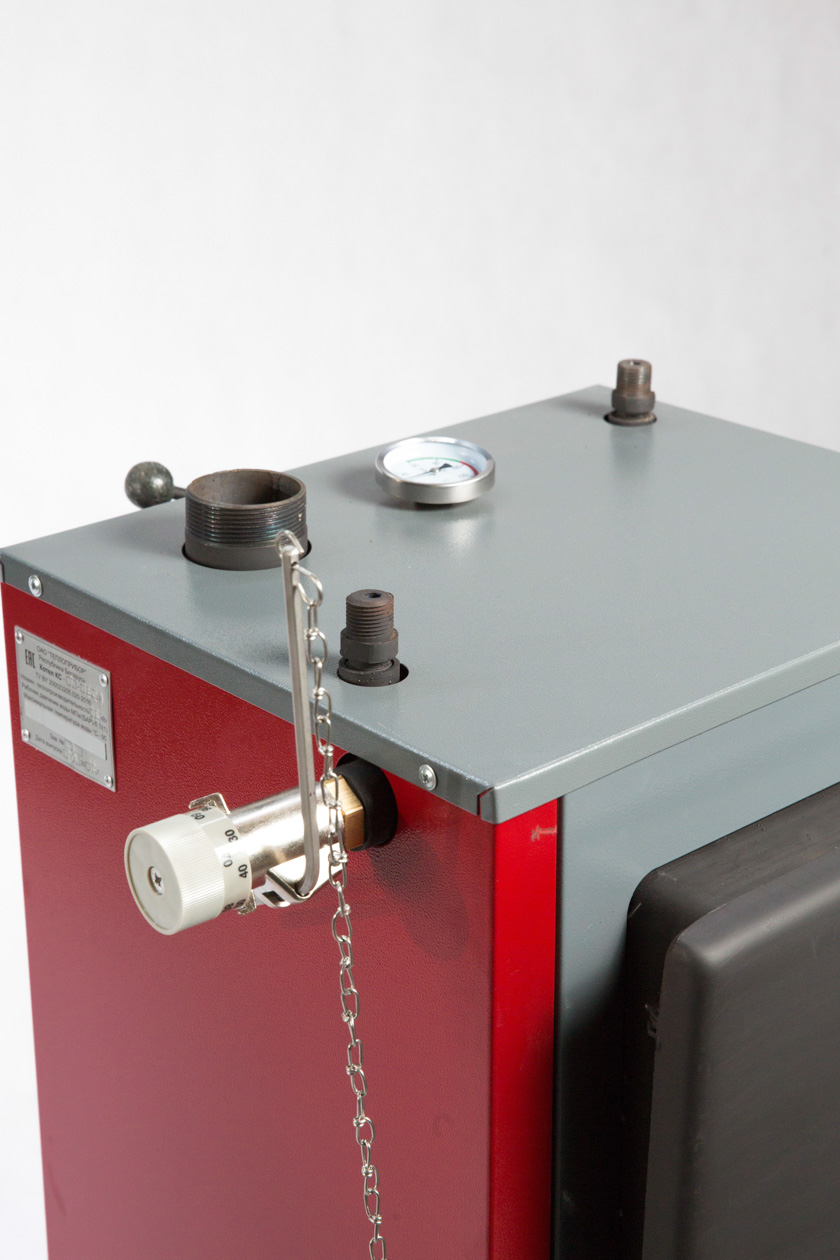

-Регулятор тяги



1 Общие  указания

1.1    Настоящее руководство по эксплуатации распространяется на котлы отопительные водогрейные стальные (далее котлы), работающие на природном  газе и твердых видах топлива с номинальной тепловой мощностью 12,5 кВт, 16 кВт, 20 кВт.
1.2    Перед монтажом и эксплуатацией отопительного котла необходимо ознакомиться с настоящим руководством по эксплуатации

ВНИМАНИЕ!!!

КОТЕЛ НА ТВЕРДОМ ТОПЛИВЕ ВВОДИТСЯ В ЭКСПЛУАТАЦИЮ ОБУЧЕННЫМИ РАБОТНИКАМИ ОРГАНИЗАЦИИ, ИМЕЮЩЕЙ ПРАВО НА ВЫПОЛНЕНИЕ ДАННЫХ ВИДОВ РАБОТ.

КОТЕЛ ДЛЯ РАБОТЫ НА ПРИРОДНОМ ГАЗЕ ВВОДИТСЯ В ЭКСПЛУАТАЦИЮ РАБОТНИКАМИ ЭКСПЛУАТАЦИОННОЙ СЛУЖБЫ ГАЗОВОГО ХОЗЯЙСТВА, КОТОРЫЕ ТАКЖЕ ПРОВОДЯТ НАСТРОЙКУ, ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ, УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ АВТОМАТИКИ И ГАЗОГОРЕЛОЧНОГО УСТРОЙСТВА.

ПРИ ВВОДЕ КОТЛА В ЭКСПЛУАТАЦИЮ ОБЯЗАТЕЛЬНО ЗАПО-НЯЕТСЯ ТАЛОН НА УСТАНОВКУ.

и руководством по эксплуатации на газогорелочное устройство (для  котлов,  работающих на  природном  газе).

1.3    Проверка и очистка дымохода, ремонт и наблюдение за системой водяного отопления производятся владельцем совместно с работниками эксплуатационной  службы.
1.4    Требования к монтажу, наладке, эксплуатации, ремонту и техническому обслуживанию должны соответствовать «Правилам по обеспечению промышленной безопасности при эксплуатации паровых  котлов с давлением пара не более 0,07 МПа (0,7 бар) и водогрейных котлов с температурой нагрева воды не выше 115 0С».
1.5    Монтаж и эксплуатация котлов, работающих на газообразном топливе должны соответствовать «Правилам промышленной безопасности в области газоснабжения Республики Беларусь».
1.6    Требования пожарной безопасности при монтаже и эксплуатации котла должны соответствовать ППБ Беларуси 01-2014.

2    Основные сведения об изделии и технические данные

2.1    Котлы изготавливают по конструкторской документации, разработанной в установленном порядке, и соответствуют                    ТУ BY 200023205.020 – 2016 и ГОСТ 20548-93.
2.2    Котлы изготавливают в климатическом исполнении УХЛ4.2 по ГОСТ 15150-69.
2.3    Котлы предназначены для теплоснабжения и горячего водоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией, с рабочим давлением воды до 0,1 МПа  и максимальной температурой воды на выходе из котла до 95 оС.
2.4    Котлы изготавливаются универсальными – работающими при соответствующем переоборудовании на твёрдом топливе (антрацит) или природном газе (метан, с номинальным давлением Р=0,3 МПа).
В котле возможно также сжигание торфяных брикетов, ка¬менных и бурых углей, качество которых соответствует нормам топлива для коммунально-бытовых нужд, а также дров. В этом случае производительность котла, к.п.д. и продолжитель¬ность рабочего цикла будет отличаться от величин.
2.5    Для сжигания природного газа котёл обору¬дуется газогорелочным устройством.
2.6    В зависимости от вида топлива и применения выпускаются следующие модификации:
       - стальной котёл для работы на твёрдом топливе: КС-Т-12,5, КС-Т-16, КС-Т-20.
       - стальной котёл для работы на природном газе: КС-Г-12,5,   КС-Г-16, КС-Г-20 с использованием соответственно устройств газогорелочных УГГ-15, УГГ-19, УГГ-24.
- стальной универсальный котёл для работы на природном газе и твёрдом топливе: КС-ТГ-12,5, КС-ТГ-16, КС-ТГ-20 с использованием соответственно устройств газогорелочных УГГ-15, УГГ-19, УГГ-24.
2.7    Котлы  модификации  12,5-01, 16-01, 20-01 предназначены и для горячего водоснабжения.
2.8    Ориентировочно котёл КС-ТГ-12,5 обеспечивает отопление зданий и сооружений со строительным объёмом 265 м3 при работе на твердом топливе и 440 м3 при работе на природном газе;                 котёл КС-ТГ-16 – соответственно 340 м3 и 560 м3;  котёл КС-ТГ-20 соответственно 420 м3  и 700 м3.
3    Комплектность

3.1    Котлы комплектуются для работы на одном виде топлива. По согласованию с потребителем следует комплектовать котлы для работы на двух видах топлива.
3.2    Комплектность котлов – согласно таблице 3.1.
Необходимость комплектации по пп. 12, 13, 14, 15 таблицы 3.1 производится по согласованию с потребителем.
4.    Указание мер безопасности и пожарной безопасности

4.1    Помещение, в котором устанавливается котел, должно быть оборудовано дымоходом и вентиляционным каналом.
       Дымовая труба, каналы дымохода и вентиляции должны соответствовать строительным нормам СНиП II-35-76. Площадь сечения дымовой трубы должны быть не менее чем размер дымоотводящего патрубка в котле.
4.2    При установке котла на сгораемые конструкции здания  пол под котлом необходимо защитить от возгорания негорючим листовым или плиточным материалом, а перед лицевой стороной котла пол выложить несгораемым листовым или плиточным материалом размером 700х500 мм, расположенным длинной его стороной вдоль котла. В остальных направлениях пол выложить несгораемым листовым или плиточным материалом выступая за габариты корпуса котла на 100 мм.
4.3    Расстояние от боковых поверхностей котла до стен при уста-новке котла в жилом здании должно быть не менее 0,5 м, а перед фронтом котла не менее 1,25 м.
4.4    При эксплуатации системы отопления необходимо следить, за наличием воды в расширительном бачке. Во избежании прекращения циркуляции воды, не допускается ра¬бота системы отопления частично заполненной водой.
4.5    При прекращении работы котла в зимнее время на про-должительный срок необходимо полностью освободить систему от воды во избежание ее замерзания.
В случае, если вода своевременно не была слита, при пуске котла в зимнее время необходимо проверять отопительную сис¬тему на отсутствие в трубопроводе «ледяных пробок». Контроль отсутствия «ледяных пробок» производится проливом воды через отопительную систему из бака расширительного с выходом воды через выпускной вентиль. Устранение льда из трубопроводов производится путем их прогрева горячим песком или перенос¬ными электрообогревательными приборами.
4.6    Не допускается кипение воды в котле и отопительной системе. При эксплуатации котла температура горячей воды не должна превышать 95 °С.
4.7    При эксплуатации котла рабочее давление воды в системе отопления не должно превышать 0,1 МПа.

ЗАПРЕЩАЕТСЯ!!!
1) ПРИМЕНЯТЬ В КАЧЕСТВЕ ТЕПЛОНОСИТЕЛЯ ДРУГИЕ ЖИДКОСТИ.
2)УСТАНАВЛИВАТЬ ЗАПОРНО-РЕГУЛИРУЮЩУЮ АРМАТУРУ НА ПОДАЮЩЕЙ ЛИНИИ ТРУБОПРОВОДА, СО¬ЕДИНЯЮЩЕЙ СИСТЕМУ ОТОПЛЕНИЯ  С  РАСШИРИТЕЛЬ¬НЫМ  БАЧКОМ.
3)БЫСТРО ЗАПОЛНЯТЬ ГОРЯЧИЙ КОТЕЛ ХОЛОДНОЙ ВОДОЙ.
БЫСТРОЕ НАПОЛНЕНИЕ ГОРЯЧЕГО КОТЛА ХОЛОДНОЙ ВОДОЙ ВЫЗОВЕТ ВЗРЫВ.
4)   ПОЛЬЗОВАТЬСЯ ГОРЯЧЕЙ ВОДОЙ ИЗ ОТОПИ¬ТЕЛЬНОЙ СИСТЕМЫ ДЛЯ БЫТОВЫХ ЦЕЛЕЙ.
5) ПРИ ЗАМЕРЗАНИИ ВОДЫ В СИСТЕМЕ ОТОПЛЕНИЯ ОТОГРЕВАТЬ ПАЯЛЬНОЙ ЛАМПОЙ, ФАКЕЛОМ.
6)  ЭКСПЛУАТИРОВАТЬ КОТЕЛ В ЗАМКНУТОЙ СИСТЕМЕ ОТОПЛЕНИЯ БЕЗ РАСШИРИТЕЛЬНОГО БАЧКА.
7) ТОПИТЬ КОТЕЛ С ОТКРЫТЫМИ ДВЕРЦАМИ, СУШИТЬ НА КОТЛЕ ИЛИ ВБЛИЗИ ЕГО ДРОВА, ОДЕЖДУ, ХРАНИТЬ ГОРЮЧИЕ МАТЕРИАЛЫ.

4.8    Неправильная эксплуатация   газогорелочного устрой¬ства  может вызвать взрыв и отравление.


ЗАПРЕЩАЕТСЯ!!!
1)    ЭКСПЛУАТИРОВАТЬ КОТЁЛ ПРИ ПОЯВЛЕНИИ ЗАПАХА ГАЗА.
2)    ПРИМЕНЯТЬ ОТКРЫТЫЙ ОГОНЬ ДЛЯ ОБНАРУЖЕНИЯ УТЕЧКИ ГАЗА.
3)    ПРОВОДЯ РОЗЖИГ КОТЛА, И НАБЛЮДАЯ ЗА ГОРЕНИЕМ, ПРИБЛИЖАТЬ ЛИЦО К ЗАПАЛЬНОМУ ОТВЕРСТИЮ.
4)    ЭКСПЛУАТИРОВАТЬ КОТЕЛ ПРИ НЕДОСТАТОЧНОЙ ТЯГЕ.
5)    ЭКСПЛУАТИРОВАТЬ КОТЕЛ ПРИ НЕИСПРАВНОСТИ ГАЗОВОЙ СЕТИ, ДЫМОХОДА И ГАЗОГОРЕЛОЧНОГО УСТРОЙСТВА И ЕГО АВТОМАТИКИ.
6)    ПРИМЕНЯТЬ ДЛЯ РОЗЖИГА ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ГОРЮЧИЕ ЖИДКОСТИ.

4.9    При неработающем котле все газовые краны: перед газогорелочным устройством и на спуске газопровода перед котлом - должны быть в закрытом положении.

ВНИМАНИЕ!!!
О ВСЕХ НЕПОЛАДКАХ В РАБОТЕ  КОТЛА НА ПРИРОДНОМ ГАЗЕ НЕОБХОДИМО СООБЩИТЬ СЛУЖБЕ ГАЗОВОГО ХОЗЯЙСТВА –
тел. - 104

ВНИМАНИЕ!!!
КОНСТРУКЦИЯ КОТЛА, ВСЛЕДСТВИИ ЕГО ТЕХНИЧЕСКОГО СОВЕРШЕНСТВОВАНИЯ, МОЖЕТ ИМЕТЬ НЕКОТОРЫЕ ИЗМЕНЕНИЯ, НЕ УХУДШАЮЩИЕ ЕГО РАБОТУ, БЕЗ ОТРАЖЕНИЯ В  РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ.


5    Порядок работы котла на твердом топливе

5.1    Перед началом растопки котла необходимо:
- наполнить отопительную систему водой до появления воды из переливной трубы расширительного бачка.
Вода для заполнения отопительной системы должна соответствовать  требованиям     СТБ 1188-99 и СанПиН 10-124 РБ 99.
Карбонатная жесткость воды – не более 0,7 мг-экв/кг.
- полностью открыть шибер, дверку регулиро¬вочную или заслонку УГГ.
5.2    Растопку котла производить сухими дровами. Дрова укладываются по всей поверхности колосниковой решетки. Размер дров по длине должен соответствовать размерам топки и обеспе¬чить, как продольную, так и поперечную укладку их, что должно привести к равномерному заполнению всей колосниковой решет¬ки углями.
Когда дрова хорошо разгорятся (при необходимости подровнять слой при помощи кочерги - резака), начать загрузку основного топлива. Высота слоя загруженного топлива должна соответствовать 300 – 350 мм.
5.3    При сжигании основного топлива в виде антрацита, время, затрачиваемое на загрузку топки для восьмичасовой работы без до-полнительных подзагрузок должно составлять 40 - 60 минут при сжигании антрацита. При работе на длиннопламенном топливе, например на каменном угле, для уменьшения потерь тепла от хи-мического недожога, рационально увеличивать время загрузки.
5.4    Чистку  колосниковой решетки производить не  реже двух раз в сутки. При чистке ввести кочергу-резак через щиток  шуровочной, прочистить  отверстия  колосниковой решетки, удалить  шлак, оставить весь несгоревший уголь (жар) в топке. После этого произвести очередную загрузку топлива.
5.5    Чистку зольника производить 1-2 раза в сутки.
5.6    Для поддержания экономичной работы котла, по мере необходимости, при помощи ерша производить очистку поверхностей нагрева топки и газоходов от сажи. Периодичность чистки зависит от вида сжигаемого топлива и режима работы.
5.7    Экономичная работа котла достигается при его непрерывной работе, однако, при повышении наружной температуры целесообразна периодическая топка.

ВНИМАНИЕ!!!
1) ТЕМПЕРАТУРА ВОДЫ В ВОДОПОДОГРЕВАТЕЛЕ  НЕ ДОЛЖНА ПРЕВЫШАТЬ 90 оС.
2) ВСТРОЕННЫЙ ВОДОПОДОГРЕВАТЕЛЬ КОТЛА РАЗРЕШАЕТСЯ  ПОДКЛЮЧАТЬ К ВОДОПРОВОДНЫМ СЕТЯМ (ЛИНИЯМ) С ДАВЛЕНИЕ ВОДЫ В СЕТИ НЕ БОЛЕЕ 0,6 МПа.
3) ВО ИЗБЕЖАНИЕ ОЖОГА ПРИ ИСПОЛЬЗОВАНИИ ГОРЯЧЕЙ ВОДЫ ИЗ ВОДОПОДОГРЕВАТЕЛЯ, ПРЕДВАРИТЕЛЬНО НА СМЕСИТЕЛЕ ОТКРЫТЬ КРАН ХОЛОДНОЙ ВОДЫ, А ЗАТЕМ ГОРЯЧЕЙ.
6    Техническое обслуживание котла

ВНИМАНИЕ!!!
НАБЛЮДАТЬ ЗА РАБОТОЙ КОТЛА И СОДЕРЖАТЬ ЕГО В ИСПРАВНОМ СОСТОЯНИИ ОБЯЗАН ВЛАДЕЛЕЦ КОТЛА
