Вентиляторы ВР 92-46
Описание
Видеообзор
Характеристики
Комплектация
Инструкция

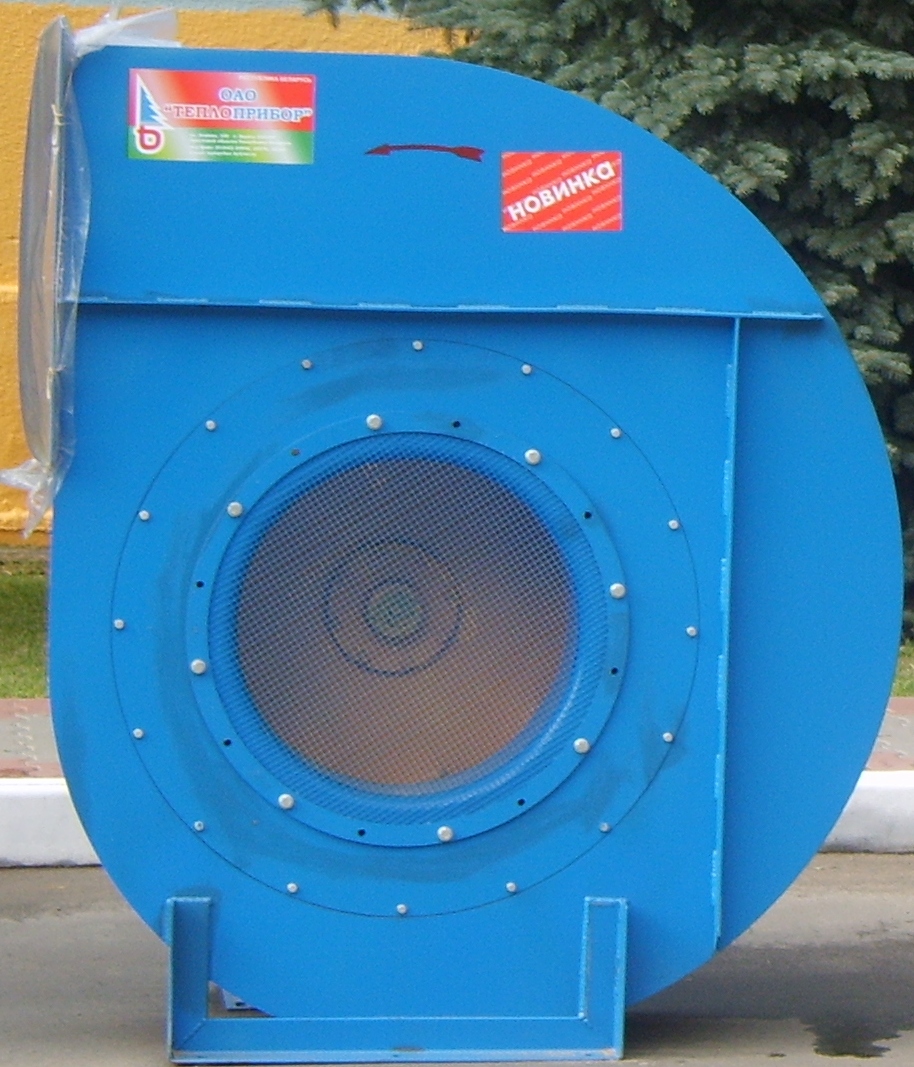

Вентиляторы радиальные типа ВР 92-46-4,5, ВР 92-46-5, ВР 92-46-5-01, ВР 92-46-5,6, ВР 92-46-6,3, ВР 92-46-7, ВР 92-46-9 изготавливаются из углеродистой стали обыкновенного качества предназначены для перемещения воздуха и других газовых смесей, агрессивность которых не выше агрессивности воздуха, имеющих температуру не выше 80 оС влажность до 80%, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3.

Вентиляторы радиальные типа ВР 92-46-4,5К, ВР 92-46-5К, ВР 92-46-5-01К, ВР 92-46-5,6К, ВР 92-46-6,3К, ВР 92-46-7К, ВР 92-46-9К изготавливаются из нержавеющей стали предназначены для перемещения агрессивных невзрывоопасных газовоздушных смесей не вызывающих ускоренной коррозии нержавеющей стали, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3.

Вентиляторы применяются в системах кондиционирования воздуха, вентиляции, а также для других санитарно-технических и производственных целей. Эксплуатируются в условиях умеренного климата по категории размещения У2 по ГОСТ 15150-69, а при обеспечении защиты электродвигателей от атмосферных воздействий допускается использование вентиляторов вида климатического исполнения У1 по ГОСТ 15150-69.

Условное

обозначение

Электродвигатель

Параметры в рабочей зоне (Т=200С)

Мощность, кВт
Частота вращения, мин-1
Производительность, тыс.м3/ч
Полное давление, Па

ВР 92-46-4,5 (4,5К)

5,5

2850

4,32 - 7,92

2800 - 1800

ВР 92-46-5 (5К)

7,5

2890

4,27 - 8,15

3040 - 2650

ВР 92-46-5-01 (5-01К)

11

2890

5,38 - 9,67

3130 - 2650

ВР 92-46-5,6 (5,6К)

18,5

2920

8,8 - 15,3

4600 - 3000

ВР 92-46-6,3 (6,3К)

30,0

2930

11,52 - 21,6

5800 - 3800

ВР 92-46-7 (7К)

7,5

1440

8,3 - 15,1

1800 - 1200

ВР 92-46-9 (9К)

22,0

1460

18,0 - 32,4

3000 - 1950
